主要功能及特點：

該裝置配置有測試功能、通信功能等功能，具體功能配置參見下表：

裝置測試功能配置

①　紫外光微光傳感器可完成可見光濾除，并將過濾后紫外光轉換為高效光信號傳輸。

②　紫外光微光傳感器具有RS485通信和4-20mA輸出功能。

③　傳感器具有極高探測靈敏度，自適應閾值調節，以滿足多種現場應用需求。

④　配有數據處理單元,集中接收并處理傳感器數據，可以集中接收處理多達24個傳感器。

⑤　具有人機界面顯示功能

⑥　通信方式靈活多樣，既可將數據轉換為modbus、標準104、103等協議傳送到后臺監控系統；也可通過GPRS數據信號或GSM短信信號發送給檢修人員，滿足改造站或戶外安裝的需求。

⑦　供電方式靈活，室內的正常取電、PT取電、戶外光伏取電等，解決不同現場的供電問題。

⑧　適應不同的故障場所，發電機組滑環室、環網柜、開關柜、戶外高壓線纜等。

⑨　數據處理單元可以直接接入光纖測溫傳感器，做到光信號和溫度信號的綜合采集預警。

產品技術指標：

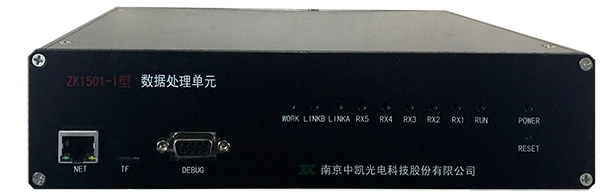

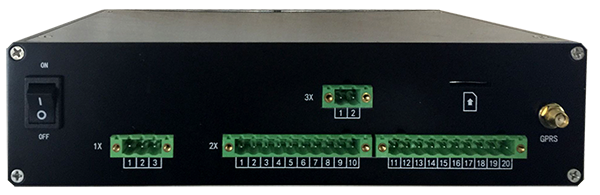

1、ZK1501-I型數據處理單元

1. 電源：單相交流220V或57V。

2. 額定頻率：50Hz。

3. 最大功率：35W。

4. 弧光監測靈敏度：1Uw。

5. 內置鋰電池：12V,6800 mA。

6. 可接微光傳感器數量：24個。

2、 ZK1500-II型微光傳感器

1. 特性
- 感光面積：2.65 × 2.65 mm
- 三個范圍（高、中、低）可選

2. 探測區域：角度+/-45度，正前方及左右各2米距離，即4米 x 2米空間

3. 工作條件（Ta=25℃）

4. 電子和光學特性（Ta=25℃，Vcc=+12V）

5. 輸出:

① RS485通信，modbus協議，波特率9600；

② 4-20mA輸出。

說明：在沒有光源的情況下，輸出是4.10mA左右，根據不同的微光傳感器，最低輸出電流會有稍許誤差。

880uw/cm2微光傳感器基本不會動作，保持在4.10mA左右。

888uw/cm2以上會有一定的跳變變化，跳變變化一覽表:

建議使用定值：將895 uw/cm2設置為報警定值。

3、ZK1501-I型顯示單元

1. 觸摸顯示屏：5寸。

2. 工作電壓：DC5V。

3. 工作溫度：-20—70℃。

4. 工作濕度：10%-90% RH。

產品圖片：
